Синхронизация управления заслонками
Чаще всего требуется и одновременное и закрытие заслонок; так как только тогда появится возможность использовать внутренние таймера приборов для задания времени перемешивания и отрезка времени, на которое открывается днище смесителя. Программа приборов в этом случае также должна обеспечивать режим загрузки весовых бункеров во время перемешивания смеси. Эти режимы может реализовать предложенная внешняя релейная схема.

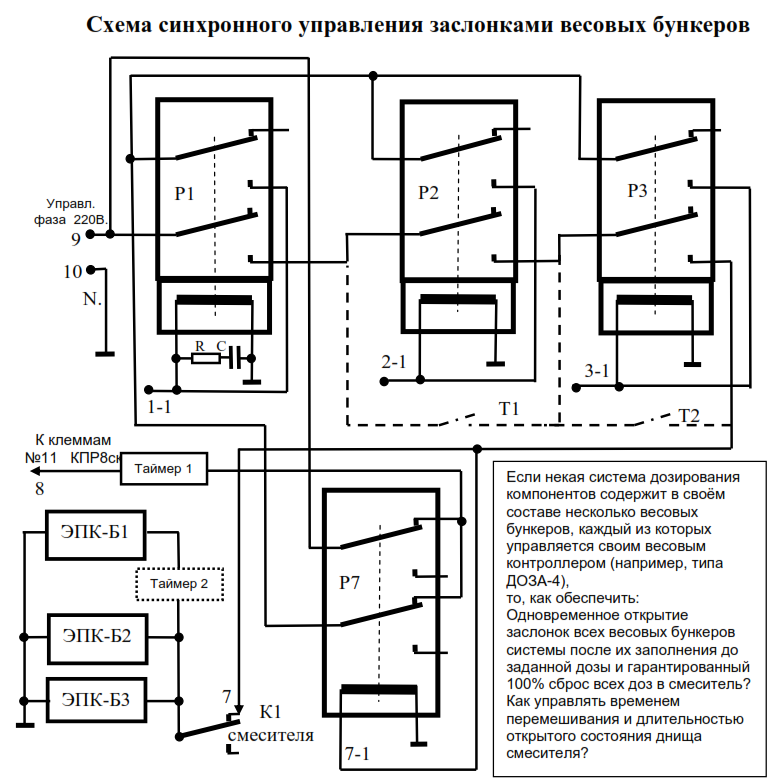

Схема прорисована для 3-х весовых бункеров, однако, добавив одно реле, получим схему для 4-х весовых бункеров, а если ещё одно, то для пяти и т.д. Сигнал на реле Р7 забирать от последнего реле. На контакты обмоток реле 1-1, 2-1, 3-1 подаются сигналы от выходов управления заслонками коробок промежуточных реле типа КПР-8с (от клемм №6) от каждой коробки соответственно на своё реле. По поступлению сигналов на обмотки реле они само блокируются от напряжения Р7.
Тогда, согласно схеме, сигнал на открытие электропневмоклапанов всех заслонок придет одновременно тогда и только тогда , когда сработают все реле т.е., все бункеры будут загружены в соответствии с заданием и К1 – концевик закрытого состояния днища смесителя будет замкнут.
Если для какого либо бункера нужна задержка открытия, то на входе управления заслонкой этого бункера устанавливайте таймер задержки сигнала. Реле Р7, по поступлению сигнала от последнего реле, замкнётся и снимет напряжение блокировки, но всё равно все реле останутся в состоянии срабатывания поскольку они блокируют друг друга.
Открытое состояние заслонок удерживается пока не обесточатся обмотки всех 3-х реле (Р1, Р2, Р3). Поскольку программное закрытие некоторых заслонок наступает раньше их физического закрытия, то запускаются и таймера «П» соответствующих приборов (время на перезапуск) и программы начинают новые циклы дозирования, т.е., реализуется сигнал «Пуск дозирования».
Однако, пока реле Р7 замкнуто и все заслонки физически открыты, к клеммам №11 коробок КПР8ск напряжение сети 220В. поступать не будет. КПР-8сне запустит подающих приводов (см. схему КПР8ск) хотя сигнал «ПУСК» после таймера «П» и может возникнуть. По отпусканию всех реле обесточится и обмотка реле Р7; все ЭПК приходят в исходное состояние, соответственно все заслонки одновременно закрываются, а на клеммы №11 поступает 220В., привода запускаются. Таймер 1 определяет время задержки на запуск приводов (все заслонки должны успеть гарантировано, закрыться). Все реле типа РП21 или импортный аналог (обмотка -переменный 220 вольт по контактам 5А. , две группы нормально разомкнуты). При наличии помех ставить RC цепочки на всех обмотках, как прорисовано для Р1. (R=100ом х 2 Вт; С= 0,1 мкф. х 600В.) Реле задержки, например, типа RV-01. Тумблерами Т1 и Т2 можно исключать реле весовых бункеров из схемы, если ни один из компонентов конкретного бункера не задействован в потребном рецепте. Т1 синхронизируется с Т1 схемы днища смесителя, а Т2 соответственно (спаренные).
