Фасовка сыпучих материалов при подаче самотеком с применением пережимных клапанов

1231

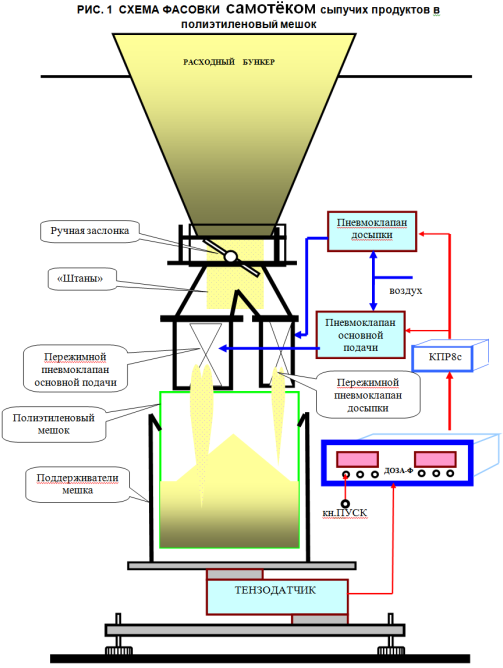

Предлагаемая схема пригодна для расфасовки любых продуктов, способных без внешнего воздействия самостоятельно хорошо истекать через дозирующую заслонку (дозирующий шибер) из расходной ёмкости.
Сначала необходимо включить контроллер и коробку КПР-8с. Кнопками на приборе оператор задаёт (задание запоминается , пока не будет принудительно изменено) вес для отсечки основной дозы и вес отсечки досыпа.
Схема выполнена так, что в исходном состоянии прижимные клапана перекрыты давлением воздуха, поступающего из нормально открытых обеих ЭПК.
Оператору необходимо открыть ручную заслонку после чего нажать на приборе (возможно и на внешнюю) кнопку ПУСК: после таймерной выдержки контроллер автоматически обнуляет тару и после чего выдаёт команду обеим электромагнитным клапанам (ЭПК) на закрытие (выпускает воздух из полостей пережимных клапанов .
Тензодатчик, закреплённый под платформой, постоянно выдаёт сигнал ДОЗА-Ф о весовом количестве затариваемого материала и текущий вес постоянно отображается на индикаторе прибора.
По достижению ранее заданной грубой порции, контроллер, через КПР-8с снимает сигнал закрытия с ЭПК основной подачи, а пережимной клапан досыпа остаётся открытым. Реализуется режим «точно». По достижению желаемой (ранее запрограммированной) дозы, исчезает сигнал «точно», что соответствует команде на закрытие досыпа. Истечение материала прекращается. Через заданное таймером время контроллер на левом индикаторе фиксирует фактически набранный вес нетто и мешок можно снять с весов. При необходимости, можно воспользоваться командой «СБРОС мешка», например, для автоматического съёма мешка, поворота карусели или продвижения конвейерной ленты. Все элементы системы в исходном состоянии и снова можно установить пустой мешок и нажать пуск. Команду «ПРИЖИМ» можно использовать для автоматического закрепления тары на весах на весах.
Комментарии: Тензодатчик может быть применён любой с нормированной нечувствительностью к боковым моментам и близкий по номиналу к весу затариваемого материала.
Контроллер ДОЗА-Ф и коробка промежуточных реле КПР-8с уже много лет выпускаются фирмой АЛЬФА-Т в г. Люберцы и успешно используются для оснащения различного рода дозирующих установок. Контроллеры имеют функцию подсчёта затаренных ёмкостей и расхода материала, парольный вход в режим отчёта.
Подберём и поставим по цене производителя тензодатчик. Пережимные клапана для сыпучих уже выпускают многие предприятия и не являются дефицитом, например: ardon-m.ru
По всем вопросам обращайтесь на сайт производителя tenzomer.ru или по телефону: 8 (495) 559-31-45.
Автор: Деревянко Вячеслав Иванович
