Дозирование по отбору
В некоторых случаях, особенно для хорошо сыпучих или жидких материалов, выгодно применять режим дозирования по отбору. Такой режим упрощает механику дозирующей установки и даже может быть более точным. При этом режиме отсутствуют такие явления как реакция падающей струи и необходимость учета веса неупавшего столба материала, т.е. значительно снижается влияние динамики дозирования. С другой стороны, при значительном количестве отбираемых за один сеанс доз из взвешенной ёмкости естественно падает точность формирования этих доз, т.к., шкала весового контроллера должна быть, как минимум равна весу нетто расходной ёмкости иначе невозможно будет обнулить полный расходный бункер. Так , к примеру , используя типовой весовой контроллер, для затаривания 10 ёмкостей по 50кг. нужно иметь расходный бункер на тензодатчиках как минимум на 500кг. и пользователь вынужден выставлять шкалу на контроллере 500кг. Если контроллер гарантирует точность отсчета веса+/- 0,2%, то для шкалы 500кг физически это будет +/-1кг и с такой же точностью +/-1кг будут формироваться и дозы по 50кг., а это порой уже не приемлемо.
Весовой контроллер универсальный АЛЬФА-У также ,по отдельному требованию Заказчика, может быть доработан для дозирования «по отбору». Прибору присваивается название АЛЬФА-УВ. При этом все параметры базового прибора сохраняются и он может работать в штатном режиме. Важен факт высокой стабильности показаний до 10000 дискрет и наличие 3-х уставок. 1-я уставка используется для затаривания расходной ёмкости, 2-я для отбора заданной дозы , а 3-я для сброса цикла. Для использования терминала АЛЬФА-УВ в режиме «по отбору» потребуется дополнительно 3 переходных реле для управления нагрузками.Ниже приведена практическая схема включения АЛЬФА-УВ для работы «на вычитание».

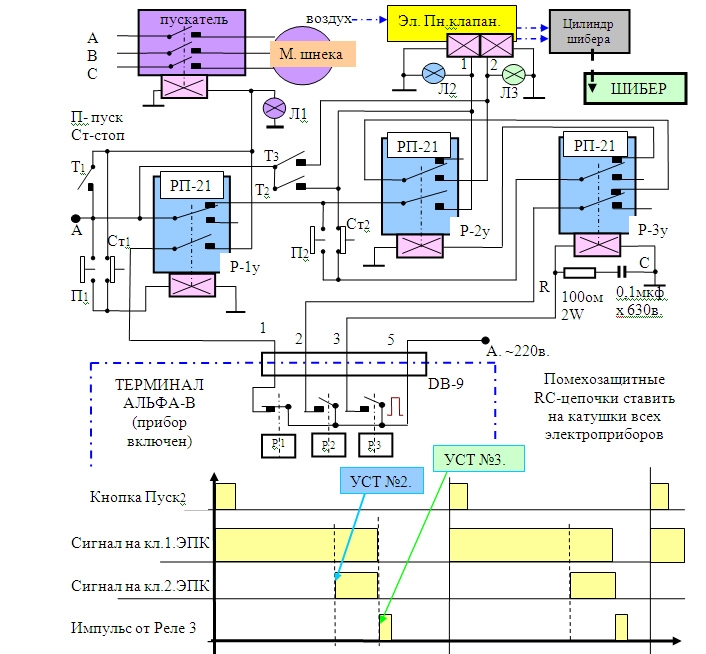

Рис 1. Вариант схемы использования терминала АЛЬФА-УВ в режиме дискретного дозирования по отбору материала (управляемый шнек или элеватор для загрузки в расходный бункер и управляемый 3-х ходовой шибер (заслонка) для 2-х стадийного дозирования). Диаграмма сигналов 2-х стадийного дозирования.
Уставка терминала для реле Р1 (в исходном состоянии контакты замкнуты) используется для формирования дозы в расходный бункер. Для управления используются кнопки Пуск1, Стоп1 и Т1-тумблер принудительного ручного пуска. После заполнения расходного бункера, тумблером на задней панели, прибор переведите в режим дозирования по отбору. Перед дозированием кнопкой -0- на приборе обнулите дисплей. По нажатию кнопки Пуск2 возникает сигнал на клемме 1 ЭПК, которым шибер открывается на 100%.Уставка 2 определяет перевод шибера в состояние частичного перекрытия высыпного отверстия (50—70%), а по достижению импульсной уставки 3, система сбрасывается в исходное состояние — оба сигнала исчезают, и шибер автоматически закрывается. Снова обнулите дисплей и нажмите кнопку Пуск2.
