Приборы типа «ДОЗА-4» удобно использовать для дозирования комбикормов, например, на птицефабриках. В качестве контроллера весового дозирования используется прибор нашего производства ДОЗА-4н (но) . Контроллер обеспечивает формирование заданных доз с точностью до 0,5% от выбранной шкалы, может работать  одиночными циклами или серией по 99 заранее выбранным рецептам. В режиме  ОТЧЕТ накапливаются данные по количеству циклов и весовому расходу каждого компонента.

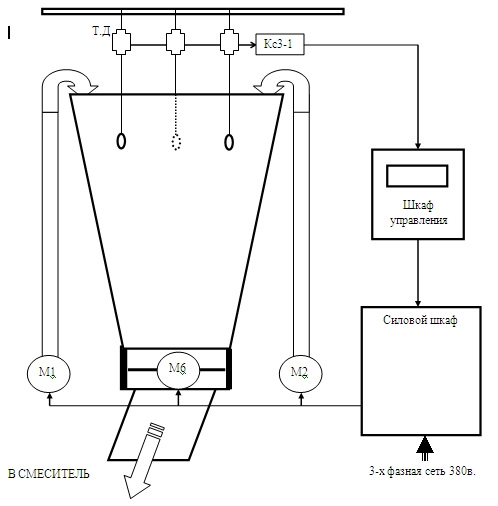

Ниже,  в качестве примера, приведена схема оборудования и краткое описание её работы  ( реальный  проект   для  одной из птицефабрик). Бункер на тензодатчиках оборудован  заслонкой с электроприводом,  а для подачи зерна и шрота используются   ковшовые элеваторы с электротормозом. Ёмкость бункера 1500 кг. Смеситель заполняется серией из 3-х циклов дозирования.

КОММЕНТАРИИ  К  СХЕМЕ

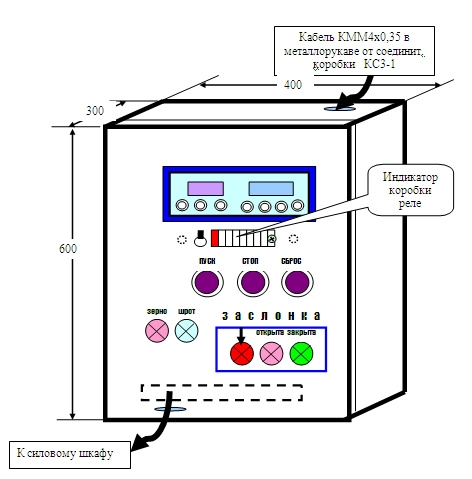

Коробку промежуточных реле крепить к передней панели шкафа ниже «ДОЗы» так, чтобы был виден индикатор, и была возможность выключателем питания коробки отсечь исполнительные механизмы. Тензодатчики 3шт. типа Z. на 1000кг. каждый, подобранные  по коэффициенту преобразования — 2,0000мв/в. и входному сопротивлению. Подвесные стропы монтировать строго вертикально. Механически развязать тензодатчики  у самого датчика, вверху и внизу. Можно использовать цепи.

Все провода от тензодатчиков параллелить в соединительной коробке  КС3-1.

Кабели тензодатчиков и кабель от соединительной коробки заключить в металлорукав (второй экран), можно внутренним диаметром 20мм.

Моторы  элеваторов М1 и М2 с тормозом. Заслонка  выпуска  с самовозвратом пружиной (привод М6). Фаза А–управляющая. А1,А2,А6 – фаза А после пускателей.

Трасса 8 и 9 —    фаза А от концевиков заслонки- сигнал «полностью ОТКРЫТА» или «полностью ЗАКРЫТА» соответственно. Тумблеры Т1, Т2, Т6 –перекл. Автом./Ручн.

Помехозащитные RC-цепочки (R=100 Ом., 2вт.  и   C=0,1—0,05 мкФ Х. 630в) ставить на всех катушках пускателей, как  показано на пускателе заслонки. При необходимости в силовом шкафу установите по штатной схеме общий рубильник и АВАРИЙНЫЙ выключатель.  Для ввода- вывода кабелей используйте гермовводы.   Отечественных электромеханических заслонок  с возвратной пружиной нет , купить у  www.limpeks.ru. По данной схеме можно дозировать не только комбикорма.

До начала работы:

Изучите «Инструкцию по эксплуатации контроллера ДОЗА-4н (но).

Войдите в режим  НАСТРОЙ и установите программу :   Миксер выключен,  тогда каждый цикл будет заканчиваться после команды на закрытие заслонки весового бункера.

ПРАКТИЧЕСКИЙ ПРИМЕР

Например: нам нужно загрузить  в смеситель 3000кг  зерна    и 750кг. шрота.

Для загрузки  дозы зерна выбираем 1-й канал, а для шрота -2-й. На контроллере входим в режим РЕЦЕПТ и  задаём  рецепт №1 (всего можно задать 99 рецептов) : зерна-1000кг., шрота- 250кг.  На нижние строчки задания  в рецептах устанавливаем  0000,т.к. в спроектированной системе не предусмотрен тонкий досып.

Кнопкой ц  даём  задание контроллеру «Выполнить 3 цикла, автопаузу выключить».  Тогда, по нажатию кнопки  ПУСК,  прибор обнулит тару и   автоматом запустит привод элеватора зерна, а по достижению 1000кг. остановит и, через программно заданное время (1—9сек.) «t», запустит привод элеватора шрота и остановит его по достижению дозы 250кг. Через программно заданное время (01—99сек) «Т» прибор даст команду на открытие  выпускной заслонки.

Дозы уходят в смеситель… Когда в бункере остаётся менее 1—9 %  от отдозированного веса (программируется заранее) прибор делает таймерную выдержку  ( 01—99сек) «U» и даёт команду на закрытие заслонки. Время, потребное на гарантированное закрытие заслонки и начало нового цикла дозирования   программируется  (00м 01сек—99м. 99сек.) таймером «П». По  истечению времени таймера «П» прибор автоматом снова  даёт команду на  пуск элеватора зерна, потом шрота … итак 3 (или сколько задано) цикла.        По окончанию серии из 3-х циклов  (после последней команды на закрытие заслонки ) на дисплее высвечивается информация: «ВЫПОЛНЕНО  03 цикла по рецепту №1».  Прибор переходит в режим ожидания команды оператора.

Если повторно нажать кнопку ПУСК , то опять повторится серия из 3-х циклов .  Если в «Рабочем задании»  установить- «автопауза  включена», то  после каждого одноразового цикла, после команды на закрытие заслонки, контроллер   будет устанавливаться на режим СТОП . Чтобы  запустить  следующий цикл оператору необходимо будет снять прибор с автопаузы  (нажать кнопку  СТОП). После 3-го цикла на дисплее возникнет информация: «ВЫПОЛНЕНО  03 цикла по рецепту №1».

Можно также в задании установить серию из одного цикла, тогда после каждого  цикла  для запуска следующего оператору необходимо будет снимать  прибор с автопаузы (нажать кнопку  СТОП), а потом нажимать кнопку ПУСК для запуска следующего цикла.

На случай корректировки ( постоянный недосып или пересып) запрограммируйте 5—10 рецептов соответственно разных (или пробуйте включить программу автоматической коррекции дозы – программа капризная, но попробовать можно). А вообще, если у элеваторов тормоза хорошие, то и точность дозы будет хорошая.

Если предложенные варианты  по каким либо причинам неприемлемы, то  можно задать в одном рецепте 1500кг.  на 1-й канал (остальные каналы 0000кг) , а в следующем 750кг. на 2-й канал (остальные каналы 0000кг).  Задание установить  на один цикл. Тогда, для перехода на дозирование шрота оперативно менять рецепт.
