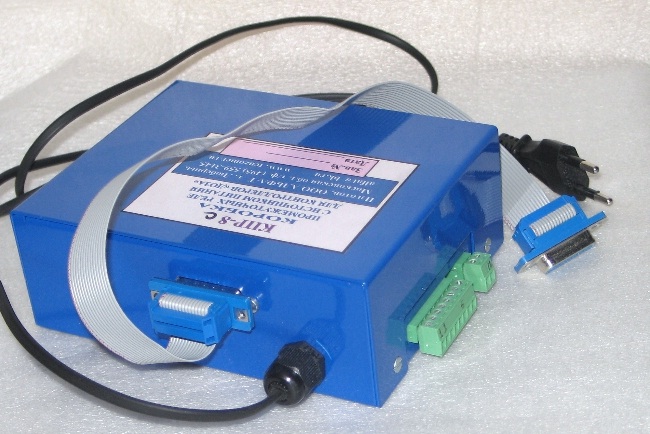

Коробка промежуточных реле КПР-8с
Коробка промежуточных реле с источником питания КПР-8с предназначена для преобразования слаботочных релейных сигналов контроллеров типа ДОЗА в релейные сигналы, пригодные для управления силовой автоматикой исполнительных механизмов.
В коробке, на печатной плате, установлены 8 реле с одной нормально разомкнутой контактной группой. По контактам допустимо постоянное или переменное напряжение до 250 Вольт и ток до 2А. Питание реле организовано от встроенного источника на 24 Вольта. Индикация поступающих сигналов от ДОЗы выведена на переднюю панель.
В качестве управляющего напряжения обычно используют фазное напряжение 220 Вольт, которое подают на клемму №12.
С клемм 1-8 снимают это же напряжение по мере поступления сигналов от контролера типа ДОЗА. Нумерация клемм на выходе коробки, а соответственно и назначение сигналов соответствует сигналам выходного разъёма контроллера.
Выходными сигналами коробки можно управлять пускателями, электропневмоклапанами и пр…с учётом допустимого напряжения и тока. В случае необходимости на клемму 12 можно подавать любое другое напряжение в пределах до 250 Вольт не более.
По отдельному требованию Заказчика имеется возможность:
- разделить реле на две группы и использовать два разных управляющих напряжения
- в указанных реле исполнить группу как нормально замкнутую
- расширить количество реле до 10. Ниже см. схему КПР-8с.
