Балансировочная коробка для тензодатчиков БКС-4-1 (БКС-3-1)

Балансировочные коробки применяются для  выравнивания чувствительности тензодатчиков по периферии весовых  платформ, бункеров и прочих грузоприёмных устройств для случаев, когда возможно случайное или преднамеренное расположение  взвешиваемого груза не строго по центру или не строго однозначно. Внутри коробки на печатной плате смонтирована балансировочная схема, позволяющая регулировочными резисторами изменять чувствительность каждого из подсоединённых тензодатчиков.

Каждый из тензодатчиков, работающих в группе, подсоединяется на свой клеммник строго по замаркированным позициям. Для кабельного  соединения с  весовым терминалом организован свой отдельный клеммник.

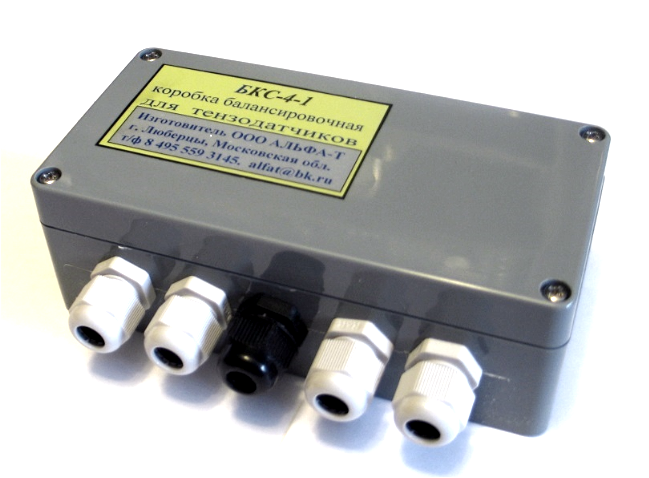

Коробка БКС-4-1 предназначена для группы из 4-х  тензодатчиков.

БКС-2-1 и БКС-3-1 предназначены соответственно для групп из 2-х и 3-х тензодатчиков соответственно. Коробка герметичная; при монтаже желательно располагать гермовводами вниз.

По отдельному требованию, возможно, иное расположение гермовводов. Схема коробки не приводится.

Характеристики (PDF)
